车载台电源 | 电瓶取电和点烟器取电的选择！

作者：BG4XYZ | 来源：www.hljra.org.cn | 点击：792 | 发布日期：2018-06-02

车台买来后一直用点烟器插口接电，使用过程中发现发射时电压下降较多，今天中午有空，开车出去把电瓶接电线给装上了，安装非常简单，动手能力强的自己就可以穿线，关键是套上波纹管要穿过机舱防火墙的橡皮套，中间画个十字就行了。下面自己就电瓶接电和点烟器接电发几张图，有图才有真相：

车台：天空淘宝购买的FTM-100DR，天线日本安展U段高端二手天线，439M频率发射大红点测试：22瓦反射功率0.00瓦，SWR驻波1.00。

点烟器接电线：车子发动，电压14.2伏（这个电压是波动的，一般在11.9-14.4伏之间），无发射，注意观察下面蓝色的手机充电器上电瓶电压显示。

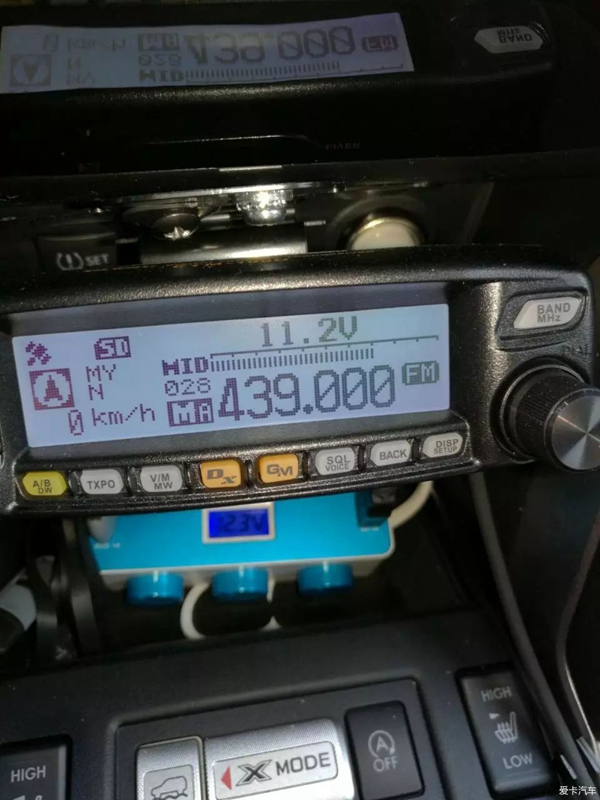

点烟器接电：车子发动，车台半功率20瓦发射，电压下降：12.3-11.2=1.1伏。

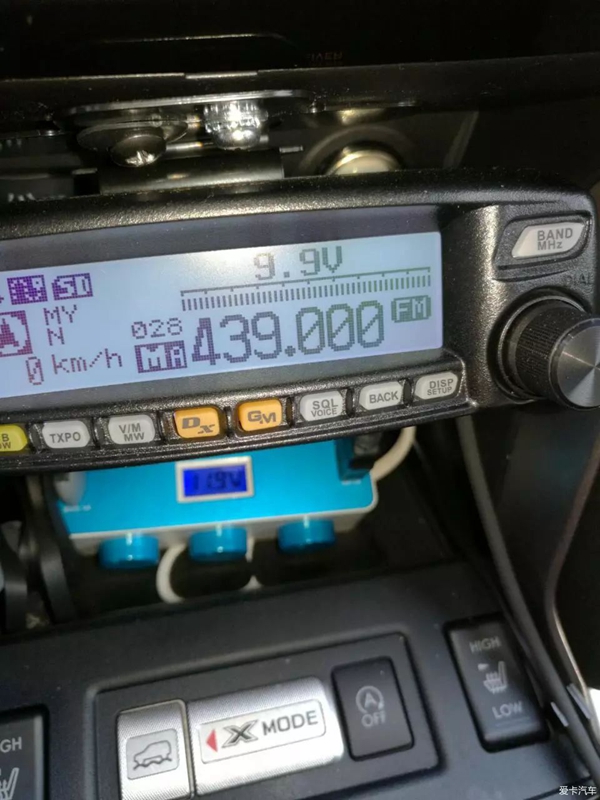

点烟器接电：车子发动，车台全功率发射50瓦，电压下降2伏。

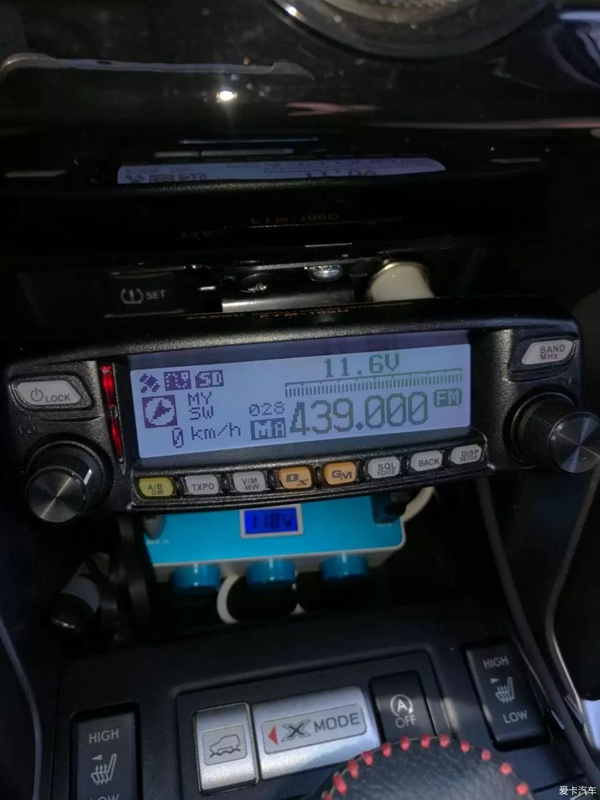

电瓶线接电1：车子发动，车台全功率发射，电压下降0.2伏。

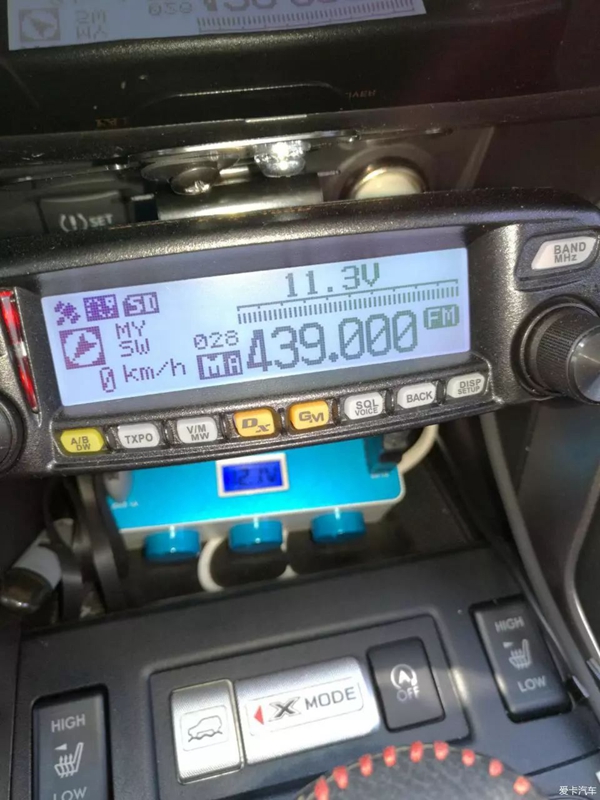

电瓶线接电2：车子发动，全功率发射50瓦，电压下降0.8伏。

通过比较可以得出一个结论：车台接电线强烈建议用电瓶线单独接电，点烟器和保险丝接电是接在汽车中央大线上的，虽然保险丝容量可以保证使用，但是通过压降可以知道，中央大线接点烟器的电线比较细，长期接车台使用容易过载发热，万一过载烧毁，损失将非常惨重，实在坚持使用的一定不要全功率发射使用。

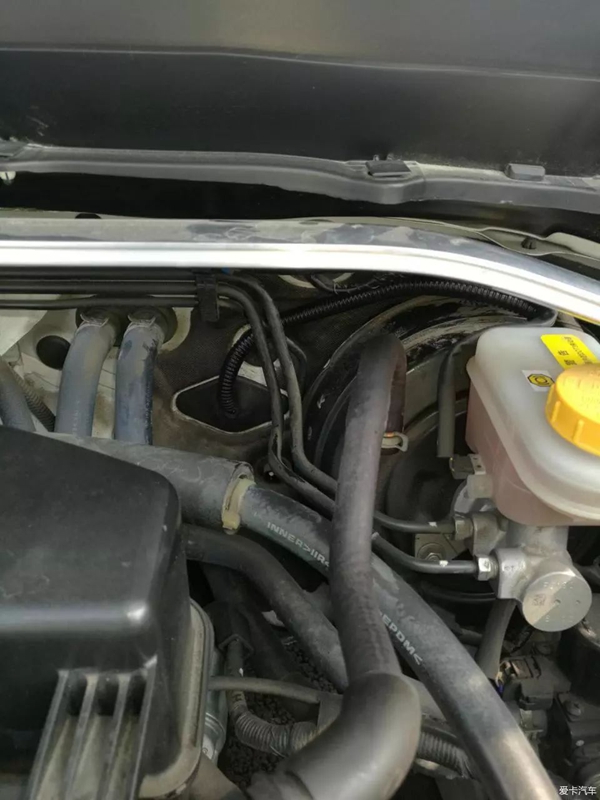

注意看新的波纹管穿过防火墙，电线穿进去就好处理了。

电瓶接线处用扎带绑好就可以了。

最后一个问题就是：有人提出这个电瓶接电不是长电吗？万一忘了关掉车台电源，0.5A的待机电流一夜下来保证第二天电瓶没电！哈哈，确实如此，不过不急，我的100DR有个APO功能，可以设置0-12小时自动关机哦。
